雙護套柔性屏蔽動力電纜4G2.5

雙護套柔性屏蔽動力電纜4G2.5用于固定安裝和無張力且非連續重復偶爾自由移動的場合。

雙護套柔性屏蔽動力電纜4G2.5集控制和電源連接于一體，作為變頻器、伺服控制器與電機之間的連接電纜。伺服電機專用屏蔽電纜采用分、總屏蔽結構，控制線對用鋁箔屏蔽后加銅網編織屏蔽，整體總屏蔽，能有效消除和降周邊電纜對其產生的干擾。

電纜采用內襯層，增強了電纜的耐機械應力性能，也適用于中等機械應力下柔性固定安裝等場合。

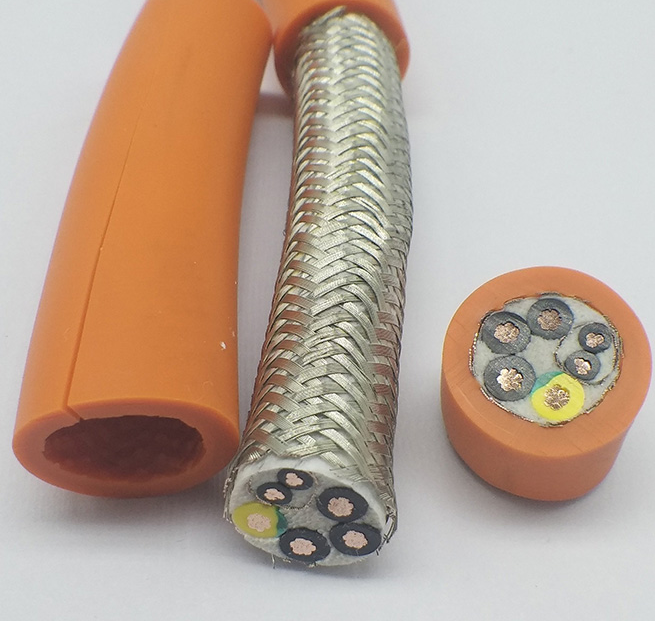

電纜組成結構

• 導體：精細無氧裸銅絲，多股絞合軟導體，符合GB/T3956(VDE0295/IEC60228) 60228 Class5或6標準
• 絕緣：絕緣電性能優異的高強度改性PVC復合材料，顏色區分或數字編碼（可以根據客戶要求來定制生產）
• 分屏蔽：控制線對用鋁箔屏蔽后加銅網編織屏蔽
• 內護套：高強度特種復合護套專用材料
• 總屏蔽：銅網編織屏蔽，編織密度≥85%
• 外護套：高強度低粘性特種PVC復合材料
• 護套顏色：灰色（默認），黑色，橙色，綠色（可根據客戶要求定制其他顏色）

電纜技術參數

• 額定電壓：數據電纜：300V；動力電纜：300/500V，0.6 /1KV
• 測試電壓：數據電纜：1500V；動力電纜1500V，3500V
• 絕緣電阻：≥20MΩ/km (20℃)
• Zui小彎曲半徑：偶爾移動：15X電纜外徑，固定安裝：4X電纜外徑
• 使用溫度范圍：偶爾移動：-5℃~70℃，固定安裝：-20℃~80℃
